130103-00974 | Муфта МТОК-В4/480-2К4845-К ССД
Описание и документация
ООО КомТел является официальным дистрибьютором компании СВЯЗЬСТРОЙДЕТАЛЬ.

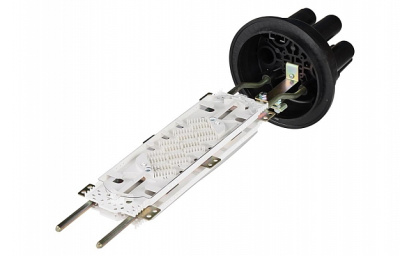

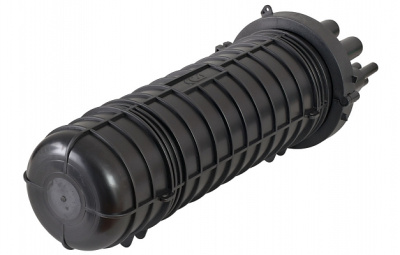

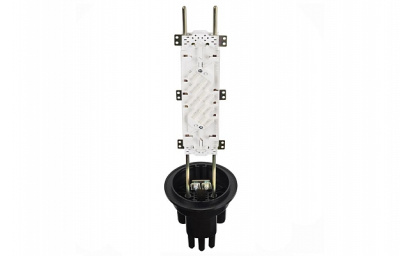

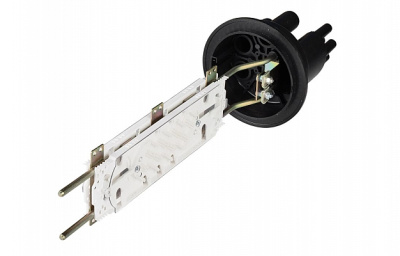

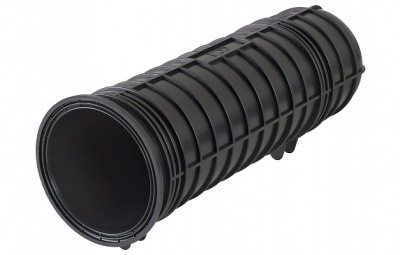

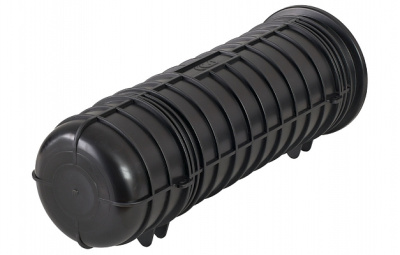

Тупиковая удлиненная муфта МТОК-В4 предназначена для монтажа любого оптического кабеля (кроме подводных). Достигается это за счет использования специальных кабельных вводов, каждый из которых в свою очередь охватывает определенную группу кабелей. Как и муфта МТОК-В3/288 данная муфта в первую очередь предназначена для размещения максимально возможного количества сварных соединений. Поэтому пространство для размещения транзитной петли оптических модулей занято дополнительным рядом кассет и выкладка петли не возможна.
Способ герметизации корпуса с оголовником механический. Осуществляется при помощи эластичной кольцевой прокладки и армированного пластикового хомута с самозатягивающимся замком. Замок хомута сконструирован таким образом, что при открывании защелка трансформируется в рычаг, обеспечивающий легкое снятие хомута с муфты.

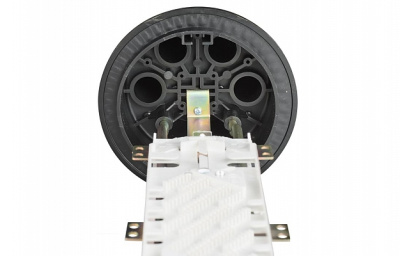

Ввод, крепление ЦСЭ и герметизация вводов кабелей осуществляется с помощью специальных кабельных вводов. Кабельные вводы следует подбирать с учетом конструкции оптического кабеля. Использование специальных вводов позволяет значительно повысить механическую надежность крепления кабеля в муфте.

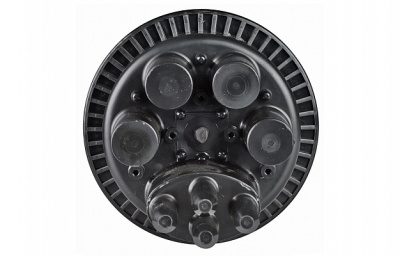

Овальный патрубок муфты может использоваться для одного из перечисленных случаев: 1) ввода 4-х тонких кабелей до 10 мм или 2) ввода двух кабелей диаметром до 25 мм. Во втором случае для герметизации необходимо дополнительно приобрести «Ввод №6» или «Ввод №9», в зависимости от типа кабеля.
Общее число вводимых в муфту кабелей может достигать 8 ОК.
Характеристики
Температура эксплуатации, ºС
|
от -60 до +70 |
Длина, мм
|
624 |
Диаметр, мм
|
215 |
Масса, кг
|
5,2 |
Тип кассет
|
К48-4525 |
Максимальное количество кассет
|
10 |
Герметизация корпуса
|
Хомут |
Герметизация вводов
|
Спецвводы |
Максимальное количество сварных соединений
|
480 |
Количество вводов
|
круглый, до 16 мм = 4, овальный, до 10 мм/до 25 мм = 4/2 |
КОМПЛЕКТАЦИЯ
|
Корпус (оголовник,кожух, хомут, кронштейн) = 1 шт. Кассета К48-4525 = 2 шт. Гильзы КДЗС 4525 = 20 шт. Пинцет для укладки КДЗС = 1 шт. Комплект маркеров и стяжек = 1 шт. Силикагель (пакет) = 1 шт. |
МАРКИРОВКА:
|
МТОК = муфта тупиковая оптическая В4 = оголовник типа В, кожух тип 4 480 = ёмкость муфты 480 ОВ 2 = две кассеты в комплекте К4845 = кассета К-4845 К = наличие КДЗС |
ЛОГИСТИЧЕСКИЕ ПАРАМЕТРЫ
|
|
Объем, м3
|
0,040443 |
Вес, кг.
|
5,2 |
