130105-00958 | Муфта МПО-Ш3/48-3КС1645-К ССД
Описание и документация
ООО КомТел является официальным дистрибьютором компании СВЯЗЬСТРОЙДЕТАЛЬ.
Оптическая муфта МПО-Ш3/48 предназначена для монтажа подвесных самонесущих оптических кабелей, плоских оптических кабелей, а также кабелей с вынесенным силовым элементом типа «8».

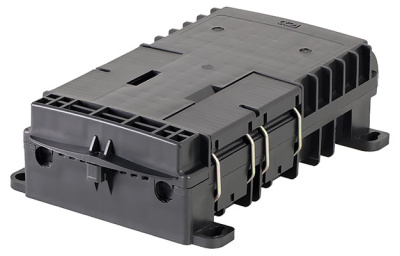

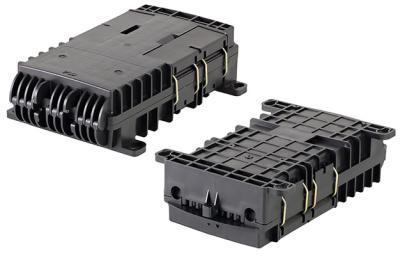

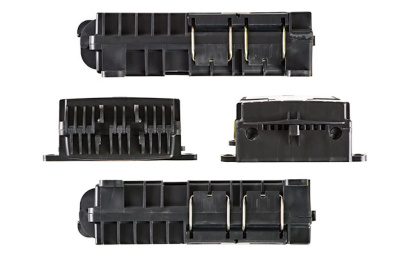

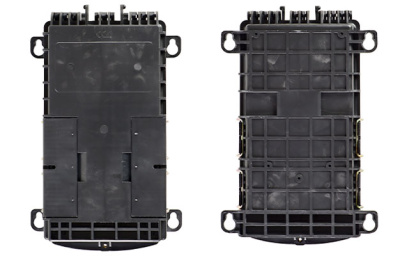

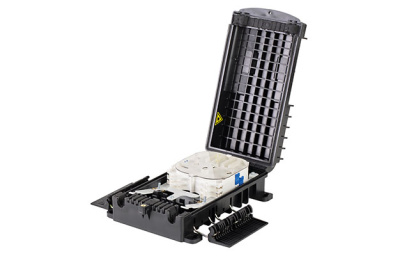

Представляет собой малогабаритный контейнер прямоугольной формы, снабженный откидной крышкой, с уплотнительной прокладкой на стыке корпуса и крышки. Крепление крышки с корпусом осуществляется пластмассовой петлёй.

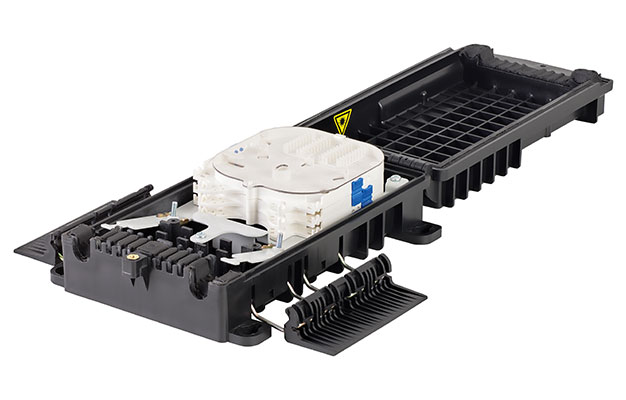

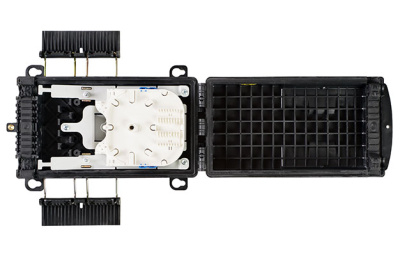

Внутри корпуса установлена съёмная монтажная панель (вставка), с тыльной стороны которой предусмотрено место для укладки транзитной петли оптических модулей, установлены фиксаторы кабеля и кассета КС-1645 для сварки волокон распределительных ВОК. Предусмотрена установка до 3х кассет КС-1645.
Фиксация и герметизация крышки - при помощи двух пластиковых защелок на стальных пружинных петлях.
Конструкция муфты обеспечивает:
• ввод и крепление введенных в корпус до двух ОК с диаметром наружной оболочки до 14 мм;
• возможность организации “транзитного” ввода одного ОК;
• размещение до 48 сростков оптических волокон (КДЗС 4525).
Установка муфты на стене или опоре выполняется с применением кронштейна для подвески муфты МПО-Ш3.
Кронштейн для подвески МПО-Ш3 в комплектацию муфты не входит и приобретается отдельно (к этой муфте подходит кронштейн от МКО-П1-М и УПМК-Панда комплект для муфт МКО-П).
Купить 130105-00958 | Муфта МПО-Ш3/48-3КС1645-К ССД, получить консультацию по подбору оборудования и материалов Вы можете по телефону +7 (343) 247-82-37 или по электронной почте sales@komtel.su.
Характеристики
Температура эксплуатации, ºС
|
-60...+70 |
Длина, мм
|
279 |
Ширина, мм
|
178 |
Высота, мм
|
74 |
Масса, кг
|
0,78 |
Тип кассет
|
КС-1645 |
Максимальное количество кассет
|
3 |
Герметизация корпуса
|
Эластомер |
Герметизация вводов
|
Эластомер |
Максимальное количество сварных соединений
|
48 |
Защищённость
|
IP66 |
Количество вводов
|
до 14 мм/транзит = 2/1, до 5 мм = 8 |
КОМПЛЕКТАЦИЯ
|
Корпус с крышкой = 1 шт. Гильзы КДЗС 4525 = 50 шт. Монтажная панель (вставка) = 1 шт. Кассета КС-1645 = 3 шт. Стяжки, маркеры = 1 компл. Силикагель = 30 г Комплект маркеров и стяжек = 1 шт. |
МАРКИРОВКА:
|
МПО = Муфта плоская оптическая Ш = Аббревиатура муфты 3 = Номер исполнения 48 = ёмкость муфты 48 ОВ 3 = 3 кассеты в комплекте КС1645 = кассета типа КС-1645 К = наличие КДЗС в комплекте |
ЛОГИСТИЧЕСКИЕ ПАРАМЕТРЫ
|
|
Объем, м3
|
0,005009 |
Вес, кг.
|
1,05 |
