130105-01056 | Муфта-кросс МКО-Ш1/С09-2PLC4-SC/APC-10SC-10SC/APC-2SC/APC ССД
Описание и документация
ООО КомТел является официальным дистрибьютором компании СВЯЗЬСТРОЙДЕТАЛЬ.
Муфта-кросс МКО-Ш1 предназначена для монтажа подвесных самонесущих оптических кабелей (ОК), прокладываемых (подвешиваемых) на открытом воздухе и внутри технических помещений (чердаках, подвалах).
Выполнена из пластмассы и имеет пыле-брызгозащищенную конструкцию (ввод ОК и вывод абонентских дроп-кабелей производится с одной стороны).

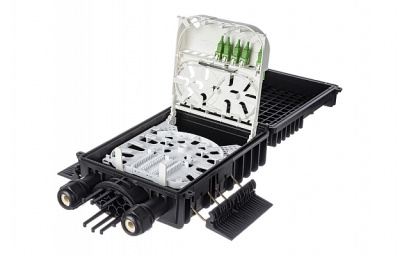

Представляет собой малогабаритный контейнер прямоугольной формы, снабженный откидной крышкой. Крепление крышки с корпусом осуществляется пластмассовой петлёй.
Фиксация и герметизация крышки - при помощи двух пластиковых защелок на стальных пружинных петлях.
По периметру корпуса муфты, в местах соприкосновения с крышкой, находится эластичный гель, с помощью которого осуществляется герметизация корпуса.

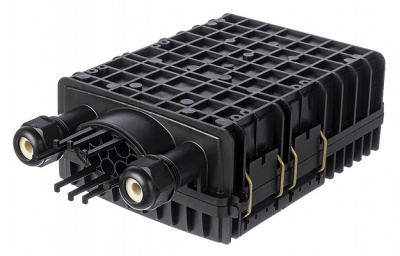

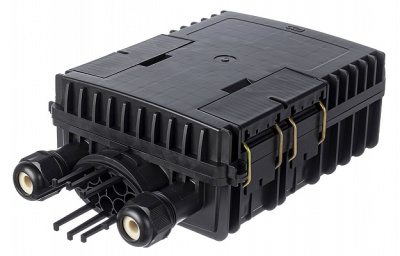

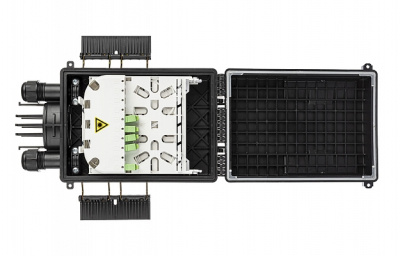

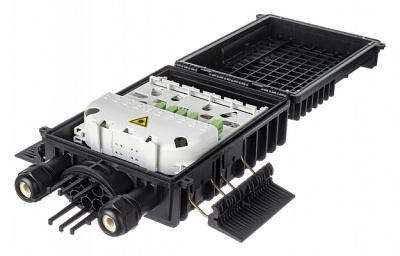

Муфта имеет два круглых патрубка с фитингами и один овальный с вставкой на 8 пробок. Герметизация кабельных вводов осуществляется механическим способом, без применения дополнительных материалов и инструментов. Крепление кабеля по оболочке осуществляется с помощью пластиковых прижимов с винтами. Внутри корпуса установлена кассета МКО-Ш1 со съёмным модулем, на лицевой стороне которого находятся гнёзда для установки адаптеров типа SC.
Конструкция муфты обеспечивает:
- ввод и крепление введенных в корпус двух ОК с диаметром наружной оболочки до 16 мм;
- установку двух оптических планарных разветвителей с номинальным размером корпуса 60х7х4 мм;
- установку до 10-ти розеток (адаптеров) оптических типа SC;
- пылезащищенный вывод до 8 дроп-кабелей круглого профиля диаметром до 5 мм или прямоугольного профиля типа «бабочка».
Установка муфты на стене или опоре выполняется с применением кронштейнов для подвески МПО-Ш1.
Муфта поставляется с элементами крепления к опоре или стене.
Купить 130105-01056 | Муфта-кросс МКО-Ш1/С09-2PLC4-SC/APC-10SC-10SC/APC-2SC/APC ССД, получить консультацию по подбору оборудования и материалов Вы можете по телефону +7 (343) 247-82-37 или по электронной почте sales@komtel.su.
Характеристики
Макс. кол-во разъёмных соединений
|
10 |
Тип адаптеров
|
SC |
Температура эксплуатации, ºС
|
-60…+70 |
Длина, мм
|
318 |
Ширина, мм
|
190 |
Высота, мм
|
93 |
Масса, кг
|
1,52 |
Герметизация корпуса
|
Механический |
Герметизация вводов
|
Механический |
Максимальное количество сварных соединений
|
24 |
Макс. кол-во сплиттеров
|
2 |
Тип корпуса сплиттеров
|
Мини |
Количество вводов
|
до 16 мм = 2, до 5 мм = 8 |
Герметизирующий материал
|
Эластомер |
КОМПЛЕКТАЦИЯ
|
Корпус = 1 шт. Гильзы КДЗС 4525 = 20 шт. Адаптеры SC/APC = 5 шт. Пигтейлы SC/APC = 2 шт. Сплиттер PLC 1х4 SC/APC = 1 шт. Комплект деталей и материалов = 1 шт. Паспорт = 1 шт. Упаковка = 1 шт. |
МАРКИРОВКА:
|
МКО = муфта-кросс оптическая Ш1 = корпус муфты типа Ш1 C09 = назначение муфты - установка разветвителей 0,9 мм 1PLC4 = тип установленного разветвителя SC/APC = тип и полировка коннекторов 10SC = кол-во и тип отверстий под адаптеры 5SC/APC = кол-во и тип установленных адаптеров 1SC/APC = кол-во, тип и полировка пигтейлов в комплекте |
ЛОГИСТИЧЕСКИЕ ПАРАМЕТРЫ
|
|
Объем, м3
|
0,006338 |
Вес, кг.
|
1,24 |
