130103-00973 | Муфта МТОК-В3/288-1КТ3645-К ССД
Описание и документация
ООО КомТел является официальным дистрибьютором компании СВЯЗЬСТРОЙДЕТАЛЬ.

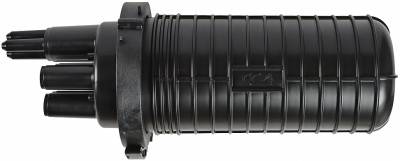

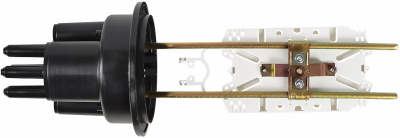

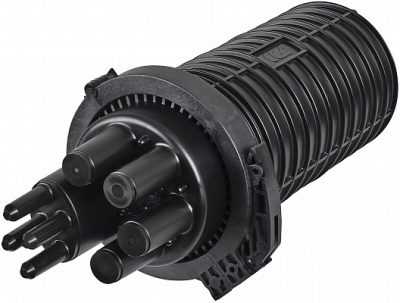

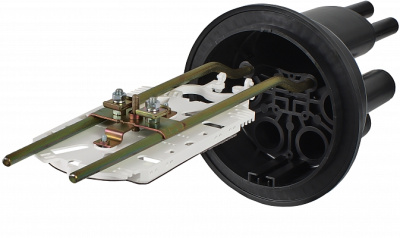

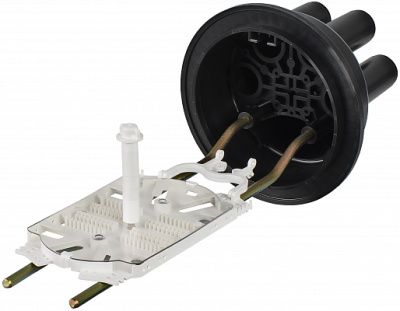

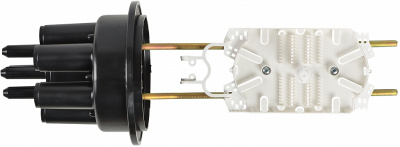

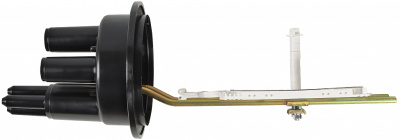

Тупиковая муфта МТОК-В3 предназначена для монтажа любого оптического кабеля (кроме подводных). Достигается это за счет использования специальных кабельных вводов, каждый из которых в свою очередь охватывает определенную группу кабелей. В отличие от муфты МТОК-В3/216 данная муфта в первую очередь предназначена для размещения максимально возможного количества сварных соединений. Поэтому пространство для размещения транзитной петли оптических модулей занято дополнительным рядом кассет и выкладка петли не возможна.
Способ герметизации корпуса с оголовником механический. Осуществляется при помощи эластичной кольцевой прокладки и армированного пластикового хомута с самозатягивающимся замком. Замок хомута сконструирован таким образом, что при открывании защелка трансформируется в рычаг, обеспечивающий легкое снятие хомута с муфты.
Ввод, крепление ЦСЭ и герметизация вводов кабелей осуществляется с помощью специальных кабельных вводов. Кабельные вводы следует подбирать с учетом конструкции оптического кабеля. Использование специальных вводов позволяет значительно повысить механическую надежность крепления кабеля в муфте.
Овальный патрубок муфты может использоваться для одного из перечисленных случаев: 1) ввода 4-х тонких кабелей до 10 мм или 2) ввода двух кабелей диаметром до 25 мм. Во втором случае для герметизации необходимо дополнительно приобрести «Ввод №6».
Общее число вводимых в муфту кабелей может достигать 8 ОК.
В случае необходимости установки муфт на опорах или стенах предлагается дополнительно приобрести специально разработанный уникальный кронштейн для подвески. Конструкция кронштейна позволяет снимать муфту с опоры и устанавливать ее обратно без необходимости повторной фиксации или использования специального инструмента и расходных материалов в виде, например, монтажной ленты.
Купить 130103-00973 | Муфта МТОК-В3/288-1КТ3645-К ССД, получить консультацию по подбору оборудования и материалов Вы можете по телефону +7 (343) 247-82-37 или по электронной почте sales@komtel.su.
Характеристики
Температура эксплуатации, ºС
|
-60...+70 |
Длина, мм
|
494 |
Диаметр, мм
|
215 |
Масса, кг
|
3,3 |
Тип кассет
|
КТ-3645 |
Максимальное количество кассет
|
8 |
Герметизация корпуса
|
Хомут |
Герметизация вводов
|
Спецвводы |
Максимальное количество сварных соединений
|
288 |
Количество вводов
|
круглый, до 22 мм = 4, овальный, до 10 мм/до 25 мм = 4/2 |
КОМПЛЕКТАЦИЯ
|
Корпус (оголовник,кожух, хомут, кронштейн) = 1 шт. Кассета КТ-3645 = 1 шт. Гильзы КДЗС 4525 = 20 шт. Пинцет для укладки КДЗС = 1 шт. Комплект маркеров и стяжек = 1 шт. Силикагель (пакет) = 1 шт. |
МАРКИРОВКА:
|
МТОК = муфта тупиковая оптическая В = оголовник типа В 3 = кожух типа 3 288 = ёмкость муфты 288 ОВ 1 = 1 кассета в комплекте КТ3645 = кассета типа КТ-3645 К = наличие КДЗС в комплекте муфты |
ЛОГИСТИЧЕСКИЕ ПАРАМЕТРЫ
|
|
Объем, м3
|
0,022321 |
Вес, кг.
|
2,9 |
